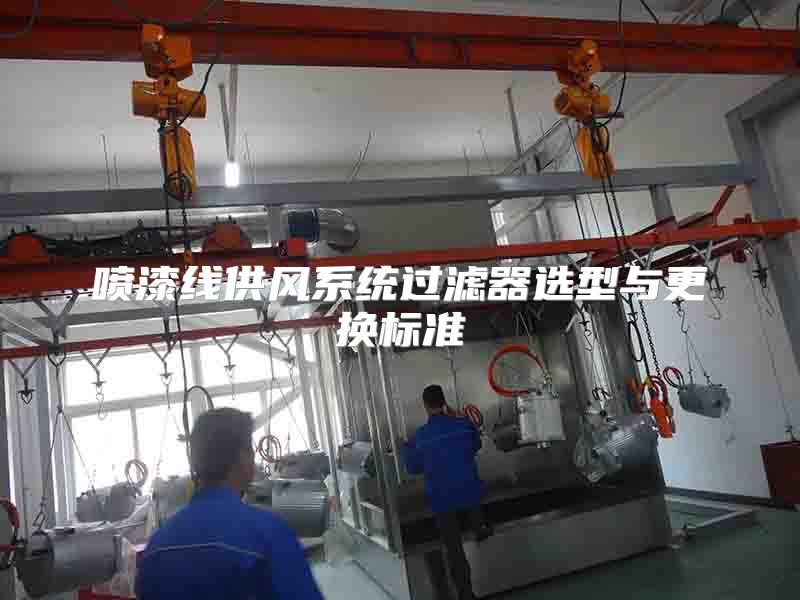

喷漆线供风系统过滤器选型与更换标准

本文详细探讨了喷漆线供风系统过滤器的选型与更换标准。首先介绍了喷漆线供风系统的基本构成和工作原理，强调了过滤器在系统中的关键作用。随后深入分析了过滤器选型的主要考虑因素，包括过滤效率等级、风量匹配、材料特性和环境适应性等。在更换标准方面，系统阐述了基于压差监测、时间周期和视觉检查的判定方法，并提供了详细的更换操作流程和注意事项。总结了科学选型和定期更换的重要性，为喷漆工艺的质量控制和设备维护提供了实用指导。

关键词

喷漆线；供风系统；空气过滤器；选型标准；更换周期；过滤效率；压差监测；维护保养

引言

在现代工业生产中，喷漆工艺被广泛应用于汽车制造、家电生产、家具加工等多个领域。喷漆线供风系统作为喷漆工艺的核心组成部分，其运行状态直接影响喷漆质量和生产效率。而过滤器作为供风系统中的关键部件，承担着净化空气、保护设备的重要职责。科学合理地选择过滤器并制定有效的更换标准，对于确保喷漆质量、延长设备寿命、降低运行成本具有重要意义。

本文将系统介绍喷漆线供风系统过滤器的选型与更换标准，为相关技术人员提供实用的参考依据。通过深入分析过滤器的性能参数、选型要点和更换判定方法，帮助读者建立全面的过滤器管理策略，从而优化喷漆线供风系统的运行效能。

一、喷漆线供风系统概述

喷漆线供风系统是为喷漆工艺提供洁净、稳定气流的整套装置，其主要功能包括：为喷漆室提供足够的新鲜空气，维持喷漆环境的气流组织，排除过喷漆雾和挥发性有机物，以及为烘干工序提供热风等。一个完整的供风系统通常由进风段、过滤段、温湿度调节段、送风段和排风段等部分组成。

在供风系统中，过滤器扮演着至关重要的角色。它们按照安装位置和功能可分为初效过滤器、中效过滤器和高效过滤器。初效过滤器主要拦截大颗粒物，保护后续过滤器和设备；中效过滤器进一步过滤中等粒径颗粒；高效过滤器则确保送入喷漆室的空气达到要求的洁净度。合理的过滤器配置能够有效去除空气中的尘埃、颗粒物和污染物，防止它们影响喷漆表面质量，同时保护喷漆设备免受污染和磨损。

喷漆工艺对空气质量有着严格要求，一般需要达到ISO 8573-1或同等标准的洁净度等级。不同产品和工艺对空气洁净度的要求各异，例如汽车面漆通常要求比底漆更高的空气洁净度。过滤器的性能直接影响喷漆产品的质量和合格率。选择不当或维护不善的过滤器会导致喷漆表面出现颗粒、橘皮等缺陷，增加返工率和生产成本。

二、过滤器选型标准

过滤器选型是喷漆线供风系统设计中的关键环节，需要考虑多方面因素以确保系统高效稳定运行。首要考虑的是过滤效率等级，它决定了过滤器能够拦截的颗粒物大小和比例。常见的效率标准包括EN 779、ISO 16890和ASHRAE 52.2等。对于喷漆线供风系统，初效过滤器通常选择G3-G4等级，中效过滤器选择F5-F9等级，高效过滤器则需要达到H10-H13等级。选型时应根据喷漆工艺的具体要求和当地空气质量情况确定合适的效率组合。

风量匹配是另一个重要考量因素。过滤器的额定风量必须与系统设计风量相匹配，既要保证足够的空气流通能力，又要避免因风速过高导致过滤效率下降或阻力急剧增加。一般而言，过滤器的实际使用风量不应超过其额定风量的120%。需要考虑系统可能的风量波动范围，确保在各种工况下过滤器都能有效工作。

过滤器的材料特性直接影响其性能和使用寿命。滤材方面，常见的包括玻璃纤维、合成纤维和PTFE膜等。玻璃纤维滤材效率高但容尘量较小；合成纤维滤材阻力低、容尘量大；PTFE膜则具有极高的过滤效率和化学稳定性。框架材料需考虑强度、耐腐蚀性和密封性能，常见的有镀锌钢板、铝合金和塑料等。密封材料应具有良好的弹性和耐久性，确保过滤器的边框密封可靠。

环境适应性也是选型时不可忽视的因素。在高温高湿环境下，需选择耐湿热性能好的滤材和框架；在腐蚀性气体环境中，应考虑耐腐蚀材料；在多尘环境下，可能需要增加预过滤或选择容尘量更大的过滤器。还需考虑安装空间的限制、维护的便捷性以及当地环保法规的要求。

三、过滤器更换标准

制定科学的过滤器更换标准对于维持
