喷漆房设计要点
喷漆房是一个对过滤喷漆对象进行喷漆的房间。喷漆房是提供涂装作业专用环境的设备,能满足涂装作业对温度、湿度、光照度、空气洁净度等要求,它能将喷漆作业时产生的漆雾及有机废气限制并处理后排放,是环保型的涂装设备。根据对漆雾处理方式的不同,喷漆房设备可分为干式和湿式两种。干式喷漆房可喷漆、烘干一体节省投资。湿式喷漆房处理漆雾效率高,又可分为水(油)帘式、水洗式、水旋式等。
喷漆房一般由室体、送风系统、排风系统、供水系统、漆雾捕集系统(漆泥处理系统)、供漆系统、工件吊挂系统、电器控制系统(照明系统)等组成。
一般喷漆房的设计参数要求如下:
1、照明:烤漆房内明亮度需达到800—1000勒克司,而且需要使用接近D65光源的灯光,同时房内墙壁应为哑光白色。当采用通过玻璃等透明材料的隔板照明时应采用固定式灯具作光源并用隔板将装设灯具的区域与静电漆区隔开,其安装缝隙应采取可靠的密封措施,隔板的材料是难燃的和不易破损的且隔板上的沉积物厚度不许影响规定的照度。
2、空气流量:一般情况下对于干式喷漆房,风机压头可取0.7-1.0KPa,对于湿式喷漆房,风机压头可取1.26-1.5KPa,工作区的带载风速一般取0.3-0.5m/s。
3、过滤效果:过滤除尘效果达到98% 以上。一般修理厂使用的顶棉有EU5和EU6两个型号,可以在使用烤漆房时在房内用太阳灯照射上部,通常每平方米极细小灰尘应小于5颗。

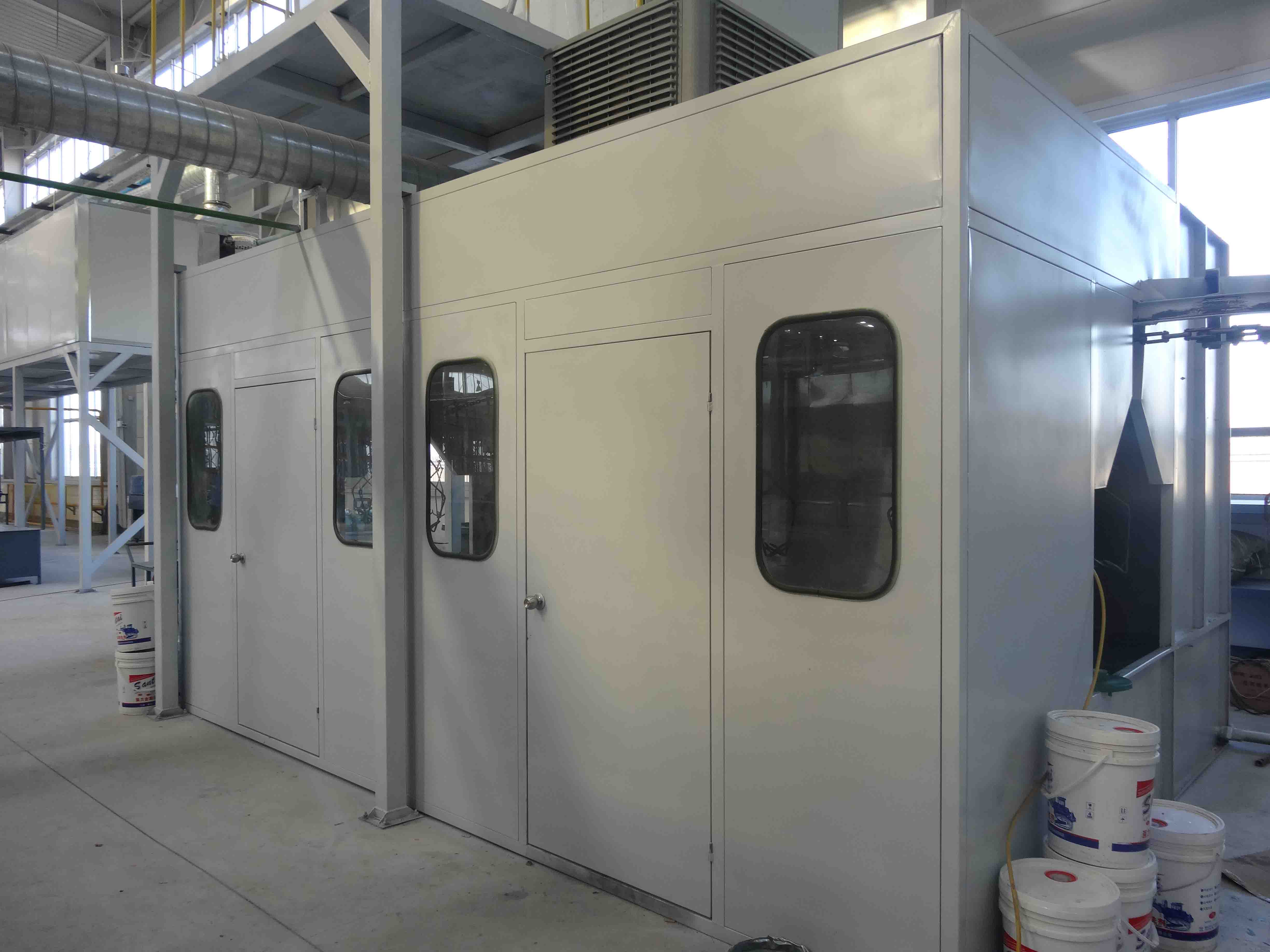

4、室体:烤漆房必须是密封的,而且在接缝处不应有漆尘的积聚;房体采用子母插式保温喷塑墙板,密封、保喷漆房温性能好,铝合金包边大门,门中央装有观察窗,可随时观察房内动态;房体侧面装有工作门,方便工作人员进出。
5、升温速度:烤漆房从20℃升至60℃所用的时间大约是l0—l5min,同时应注意有些烤漆房的温度计不准,测量温度时要以烤漆房内喷涂件的温度为准。
6、噪声:噪音不大于75dB。![](/uploadfile/202404/c9c357c290c15a1.jpg?1712106708000)
综上所述,喷漆房的设计要点是:
1、确定合理的配置形式。
2、确定合理的喷漆室水平面空气平均流速。
3、送风、排风系统合理匹配,保证喷漆室内微正压。
4、照明布局合理。5、漆雾的净化方法合理,不能将污染严重的气体排向大气。
此外设计时要考虑消除静电;选用的灯具、开关一定要防爆,以免在开启时发生危险。还必须符合我国的相关法律法规。如GB3096 城市区域环境噪声标准、GB7691 涂装作业安全规程、GBJ4 工业企业三废排放试行标准、GB14444-93 喷漆室安全技术规定等。
